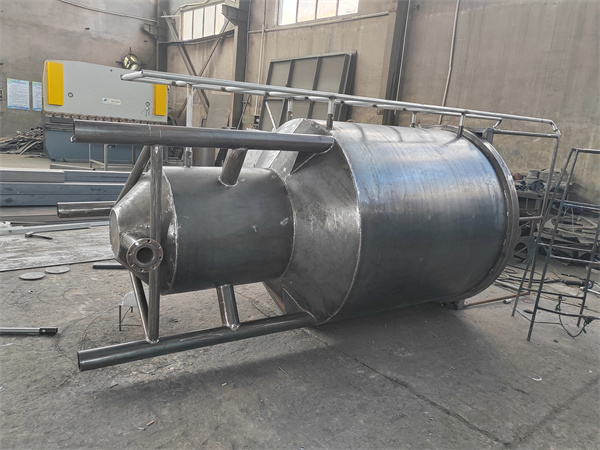

旋流除砂器

旋流除砂器，也稱為旋流沉砂器，廣泛應用在各種污水處理領域！旋流除砂器主要用于污水處理廠（站）中的預處理，用于初沉池前，格柵后，去除污水中的較大無機顆粒。

一、工作原理

旋流除砂器包括減速機、葉輪、空氣提升泵、管路、工作橋、沉砂池等！旋流除砂器工作時，當水流在一定的壓力下從除砂進水口以切向進入設備后，產生強烈的旋轉運動，由于砂和密度不同，在離心力、向心力、浮力和流體曳力的共同作用下，使密度低的水上升，由出水口排出，密度大的砂粒由設備底部的排污口排出，從而達到除砂的目的，旋流除砂器具有除砂率高，節省安裝空間，對個別微小固體的漏捕率低，工作狀態穩定等優點。

旋流沉砂器主要利用機械葉輪的旋轉，控制進入水流的流速與流態，使砂在離心力與重力的作用下，沿池壁呈螺旋線加速沉降，同時有機物在水流的作用下，隨水流漂走，沉入池底的砂經空氣提升后，與少量污水進入池外砂水分離器中進行分離后排出，清洗水回流至格柵井，從而達到除砂的目的。

二、設備類型

旋流除砂器主要用于污水處理廠（站）中的預處理，用于初沉池前，格柵后，去除污水中的較大無機顆粒。旋流沉砂器有平流式、豎流式、曝氣式和旋流式四種形式。

污水在遷移、流動和匯集過程中不可避免會混入泥砂。污水中的砂如果不預先沉降分離去除，則會影響后續處理設備的運行。最主要的是磨損機泵、堵塞管網，干擾甚至破壞生化處理工藝過程。旋流除砂器主要用于去除污水中粒徑大于 0.2mm，密度 2.65t/m的砂粒，以保護管道、閥門等設施免受磨損和阻塞。其工作原理是以重力分離為基礎，故應將沉砂池的進水流速控制在只能使比重大的無機顆粒下沉，而有機懸浮顆粒則隨水流帶起立。沉砂池主要有平流沉砂池、曝氣沉砂池、旋流沉砂池等。現代設計的主要有旋流沉砂池。

三、設計原則

旋流除砂器設計中，必需按照下列原則：

1、城市污水廠一般均應設置沉砂池，座數或分格數應不少于2座(格)，并按并聯運行原則考慮。

2、設計流量應按分期建設考慮：

a) 當污水自流進入時，應按每期的設計流量計算；

b)當污水為用提升泵送入時，則應按每期工作水泵的組合流量計算；

c) 合流制處理系統中，應按降雨時的設計流量計算。

3、沉砂池去除的砂粒雜質是以比重為2.65，粒徑為0.2以上的顆粒為主。

4、城市污水的沉砂量可按每10m污水沉砂量為30m計算，其含水率為60%，容量為1500kg/m。

5、貯砂斗槔容積應按2日沉砂量計算，貯砂斗池壁與水平面的傾角不應小于55°排砂管直徑應不小于0.3m。

6、沉砂池的超高不宜不于0.3m 。

7、除砂一般宜采用機械方法。當采用重力排砂時，沉砂池和曬砂廠應盡量靠近，以縮短排砂管的長度。

四、性能參數：

訂貨說明

1. 訂貨時請注明配套設備的項目。

2. 注明設備主體所用的材質（碳鋼或不銹鋼）。

3. 本系統不包括管道、閥門及流量計，需要時請注明。

4. 本設備法蘭按GB/T9119-2000,PN0.6制造。

5. 旋流除砂器可做成鋼制池整體供貨，也可按混凝土池。若需要非標流量的沉砂池請提供土建圖，可根據用戶要求另行設計生產。

五、設備特點：

旋流除砂器系統包括旋流沉砂池、砂水分離器、鼓風機或吸砂泵等，旋流除砂器主要特點如下：

1、占地面積小。

2、沉砂效果受水量變化影響很小。

3、砂水分離效果好，分離出的砂子含水率低率，有機物含量少，便于運輸。

4、系統采用PLC自動控制洗砂、排砂周期，運行安全、可靠。

5、操作方便，維護簡單，壽命長。

6、鼓風機采用國內名牌產品，噪音低。

7、對周圍環境影響很小，衛生條件好。

更多旋流除砂器的資料，可關注公司網站（www.hmwtk.cn）！
